Mổ xẻ Xiaomi BE3600 bản màu đen (RD16): Bất ngờ nền tảng MediaTek & Sóng 5G cực khỏe

Sau phiên bản màu trắng sử dụng chip Qualcomm, Xiaomi tiếp tục tung ra thị trường phiên bản Xiaomi BE3600 màu đen mang mã model RD16.

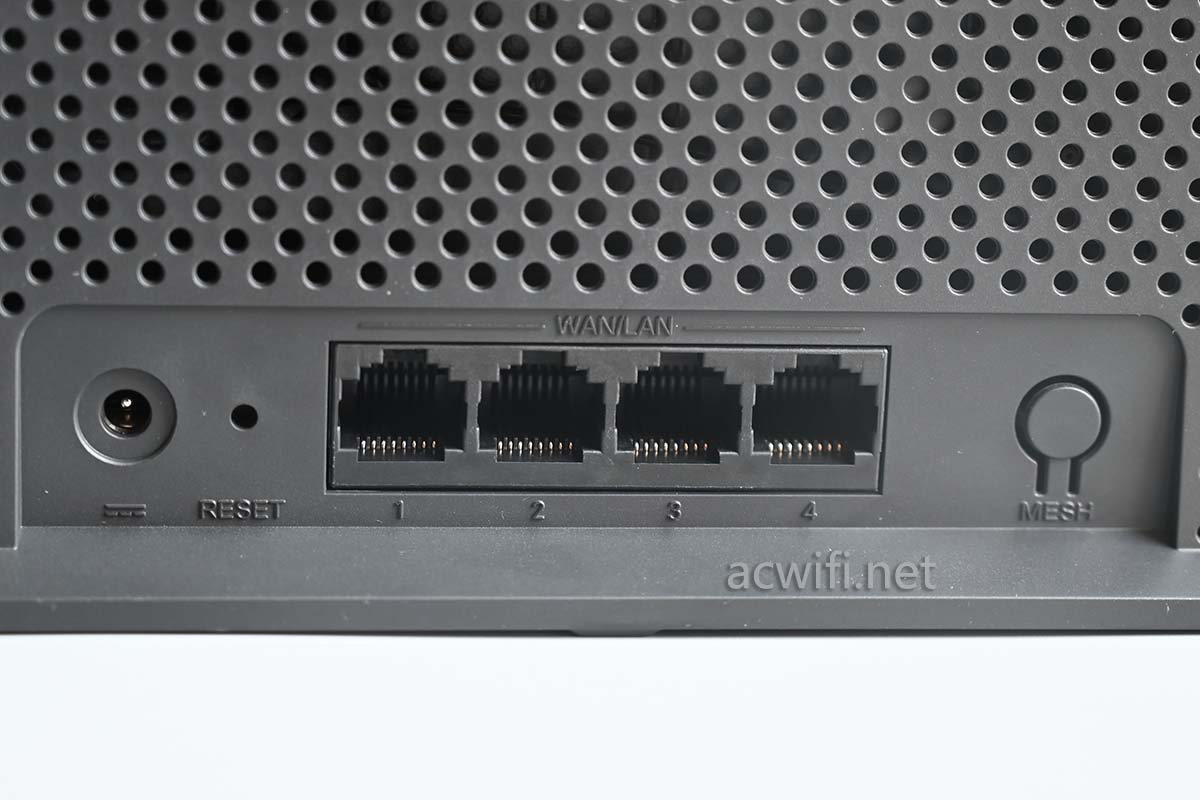

Tuy cùng mang tên gọi thương mại là BE3600, nhưng bên trong lớp vỏ đen này lại là một thế giới hoàn toàn khác: Xiaomi đã thay thế toàn bộ nền tảng Qualcomm bằng giải pháp vi xử lý của MediaTek / Airoha, đồng thời loại bỏ cổng 2.5G để chuyển thành 4 cổng Gigabit tiêu chuẩn.

Cùng mổ xẻ chi tiết chiếc Xiaomi BE3600 bản màu đen này để xem nội thất bên trong được trang bị những linh kiện gì và hiệu năng thực tế ra sao nhé.

---

I. Phụ kiện, Cổng kết nối & Đo công suất tiêu thụ

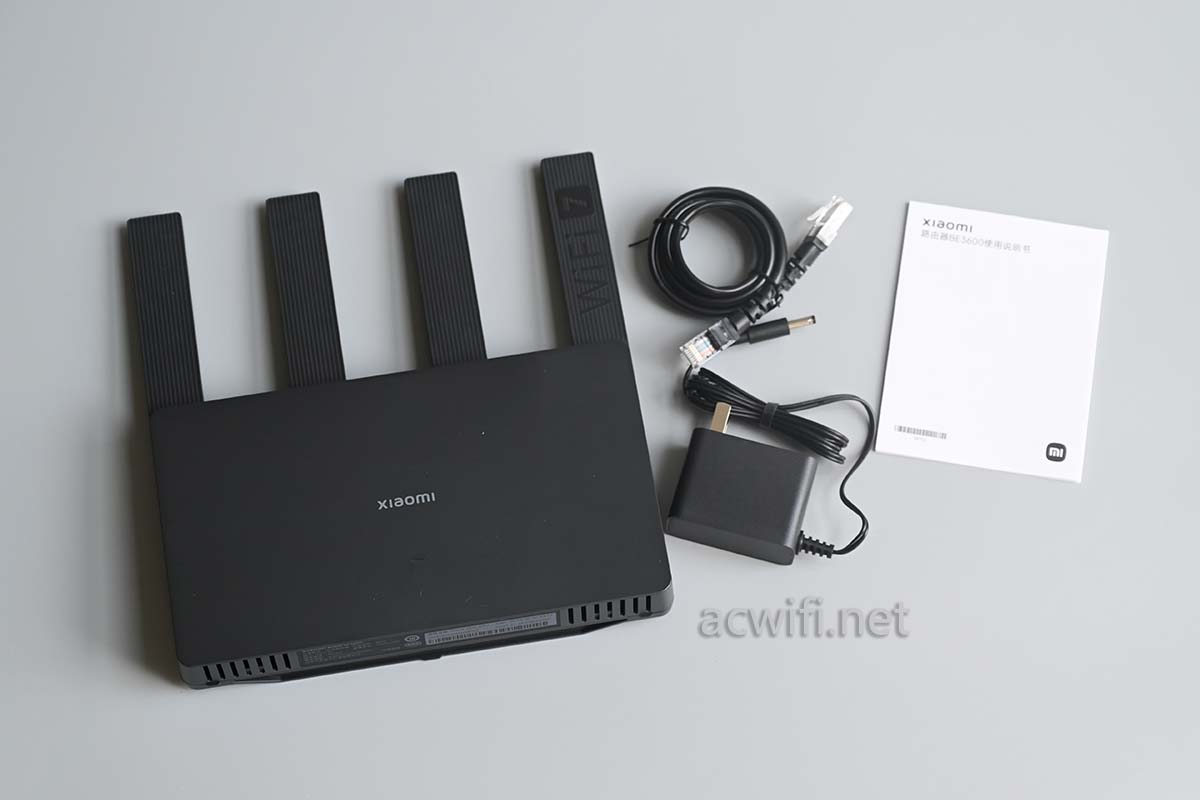

Trọn bộ máy và phụ kiện đi kèm gồm thân máy màu đen, củ nguồn DC và cáp mạng:

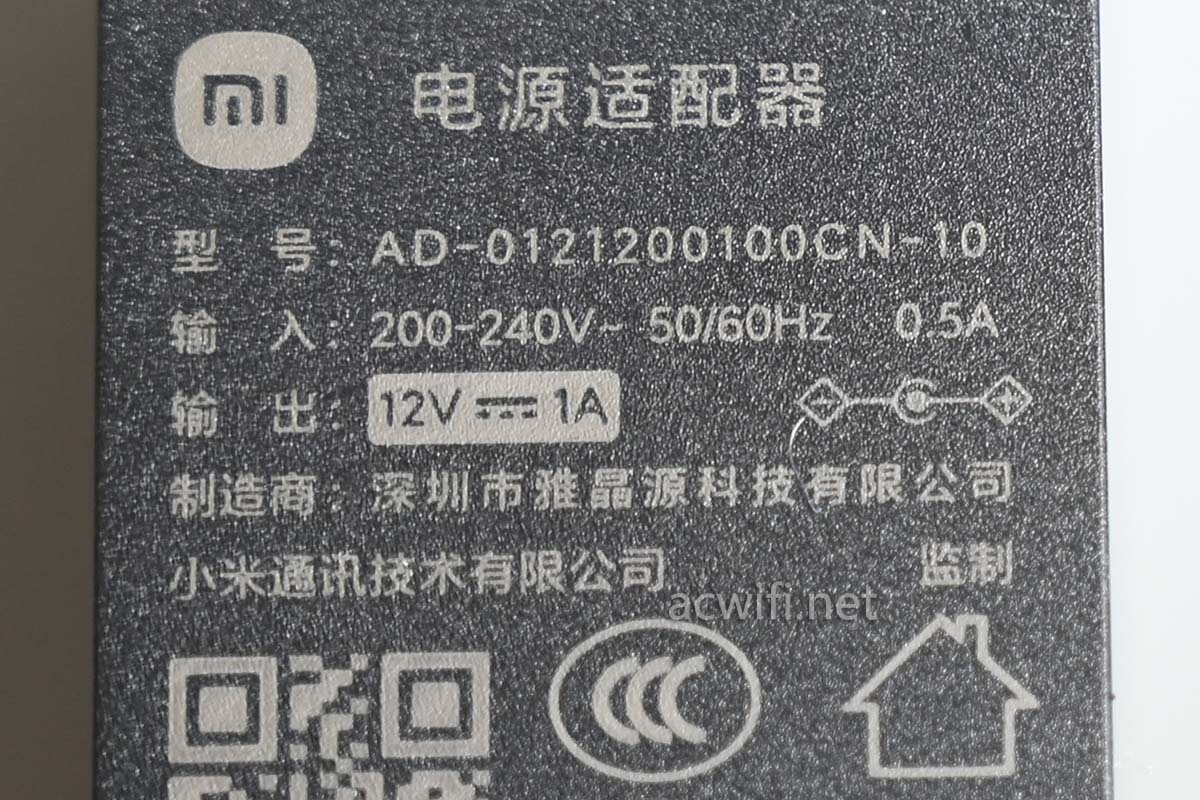

Củ nguồn đi kèm theo máy có thông số đầu ra là 12V / 1A (nhỏ hơn mức 1.25A / 1.5A của bản màu trắng):

Tiến hành cắm đồng hồ đo công suất tiêu thụ điện thực tế:

• Công suất ở chế độ chờ (không cắm dây mạng): Chỉ tiêu thụ 4.4W.
• Khi cắm dây mạng vào cổng Gigabit WAN (1Gbps): Công suất đo được là 4.7W.

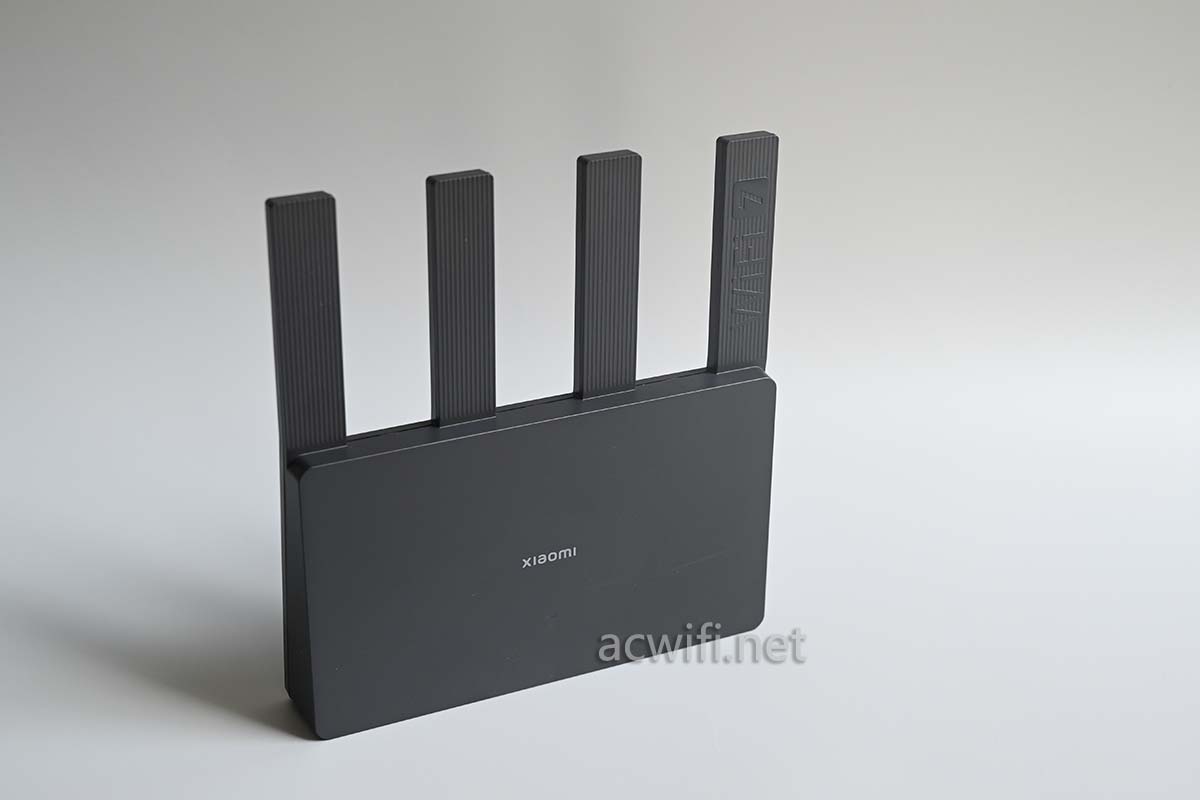

Về kiểu dáng, thiết kế tổng thể của bản màu đen tương tự bản màu trắng nhưng được phủ lớp vỏ đen nhám lịch lãm:

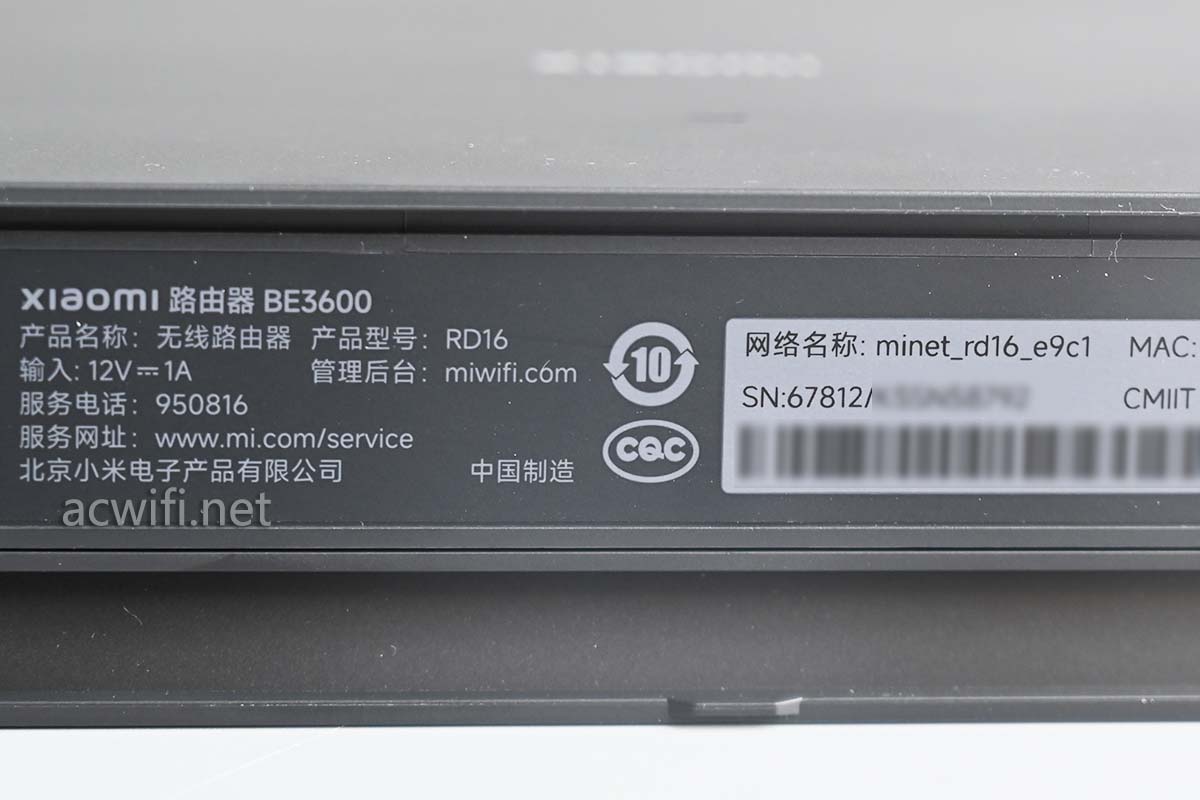

Nhãn thông tin sản phẩm ở mặt đáy xác nhận mã model chính xác là RD16:

---

II. Bung vỏ & Thiết kế tản nhiệt

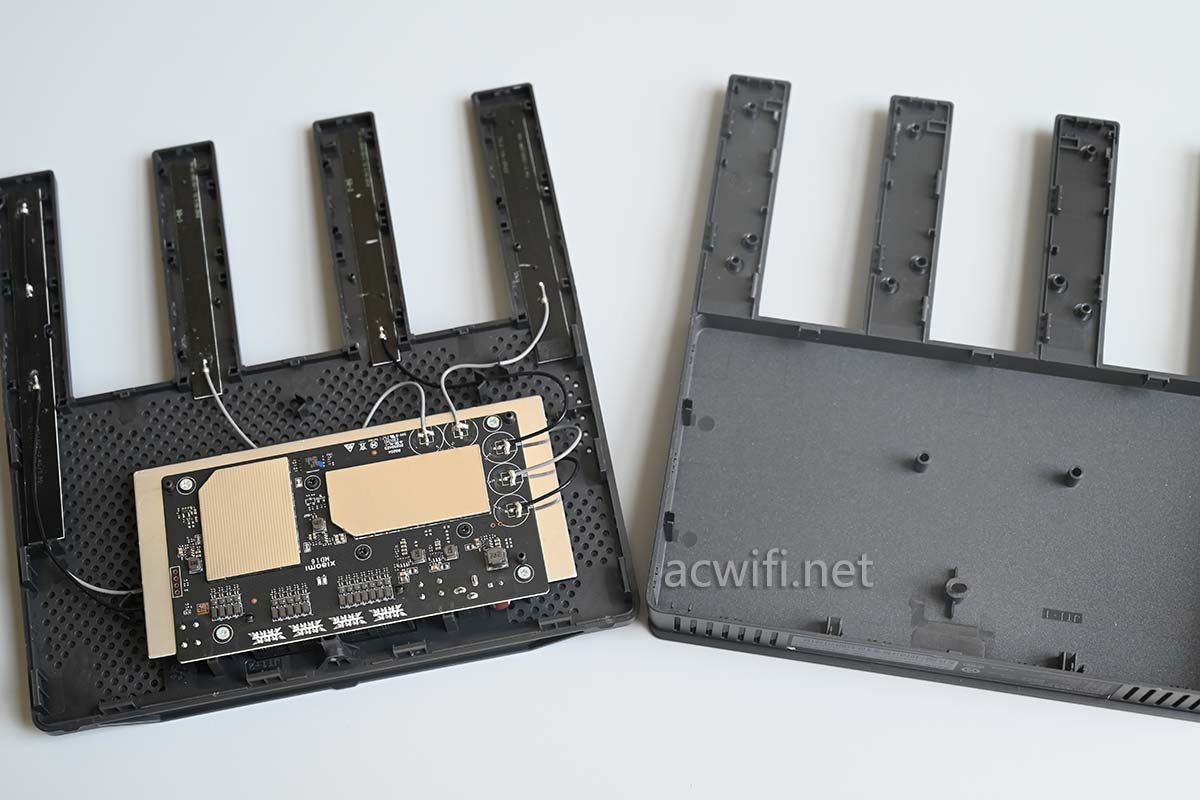

Tiến hành tháo nắp đáy để tiếp cận bo mạch bên trong:

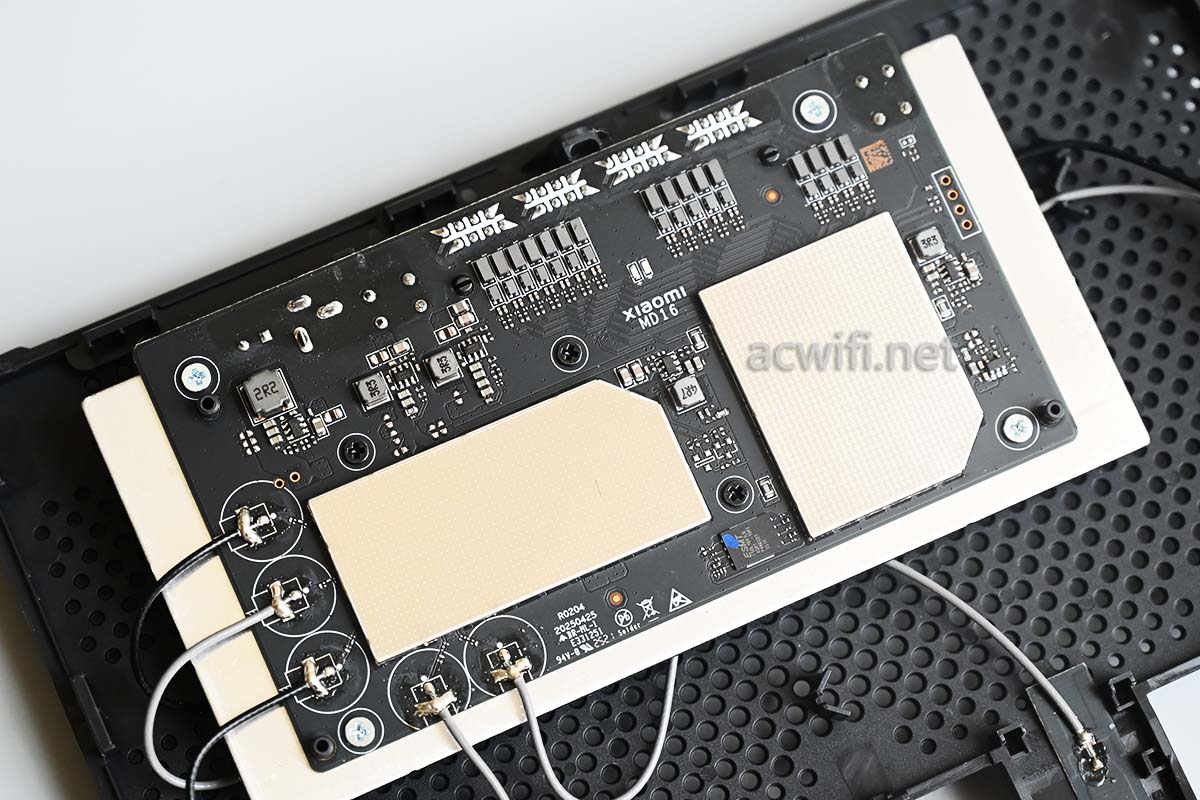

Quan sát đường dây ăng-ten kết nối cụm sóng 5G với đầu nối feed cáp đặc trưng, người có kinh nghiệm về phần cứng mạng có thể nhận ra ngay bóng dáng của giải pháp chip Wi-Fi MediaTek:

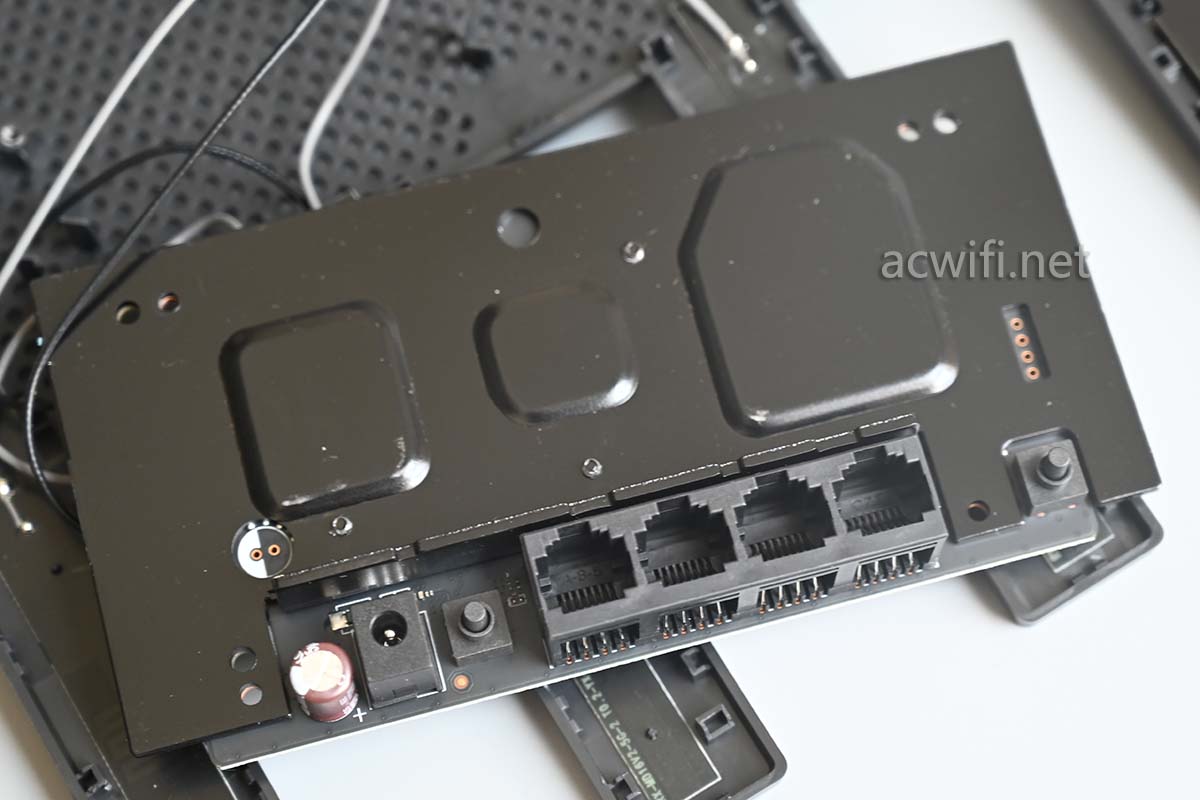

Lật sang mặt sau của bo mạch, đập vào mắt là một tấm nhôm tản nhiệt có diện tích cực kỳ rộng lớn, bề ngang thậm chí còn bè to hơn cả kích thước của bo mạch chủ:

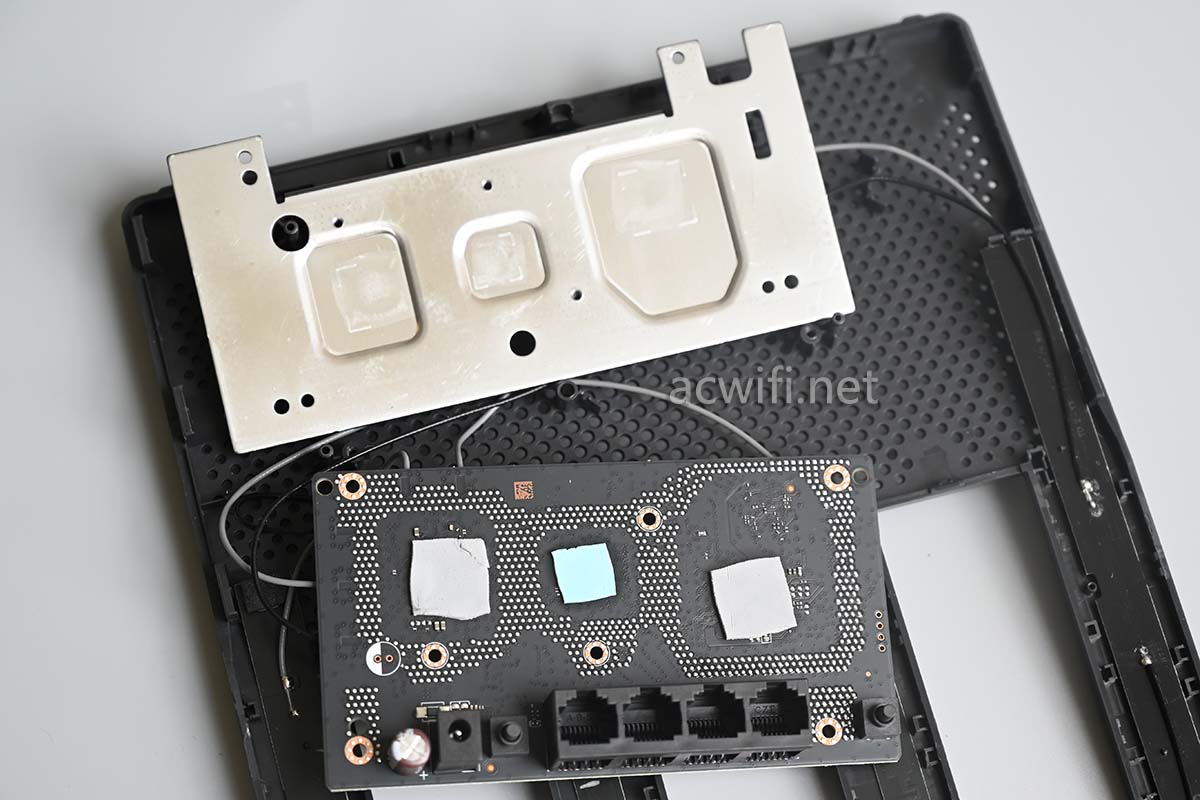

Tiến hành tháo tấm nhôm tản nhiệt này ra:

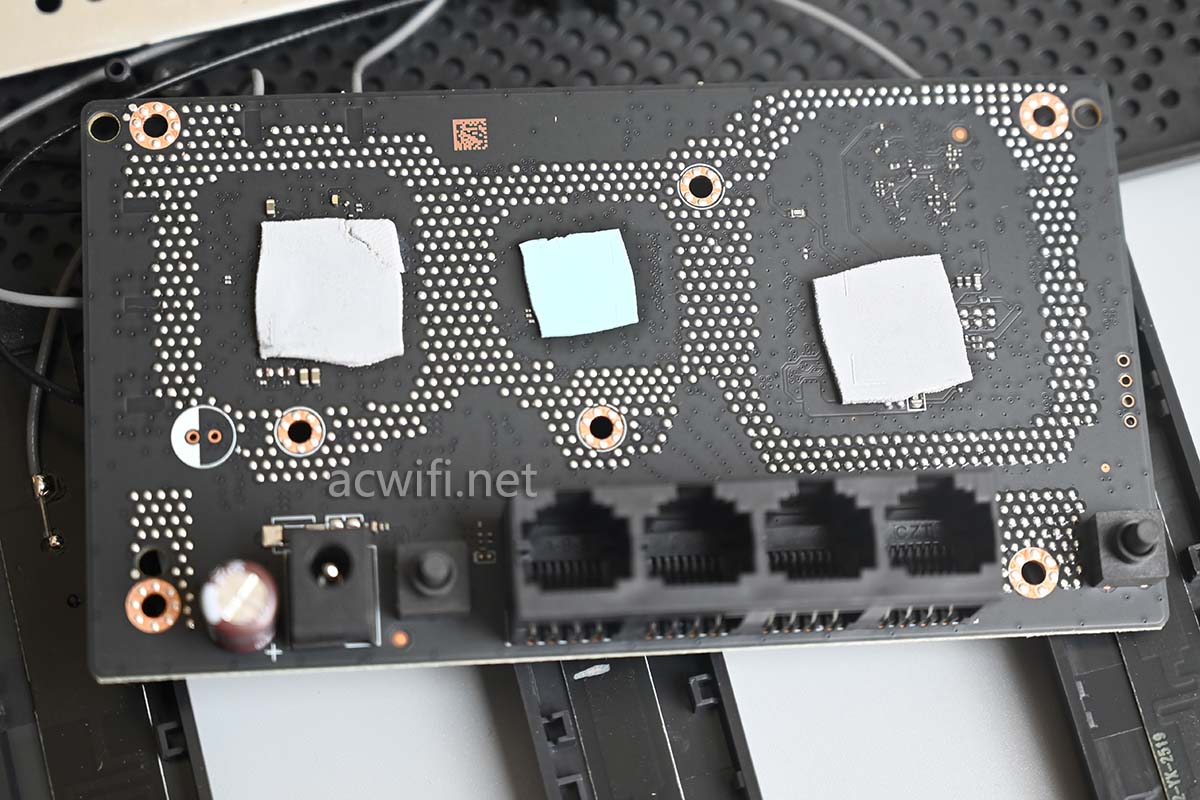

Bên dưới có 3 miếng đệm tản nhiệt silicon (thermal pad) giúp truyền nhiệt trực tiếp từ bo mạch sang khối nhôm. Vì mặt này không bố trí chip IC chính nên chúng ta lắp lại tấm nhôm và quay lại mặt trước:

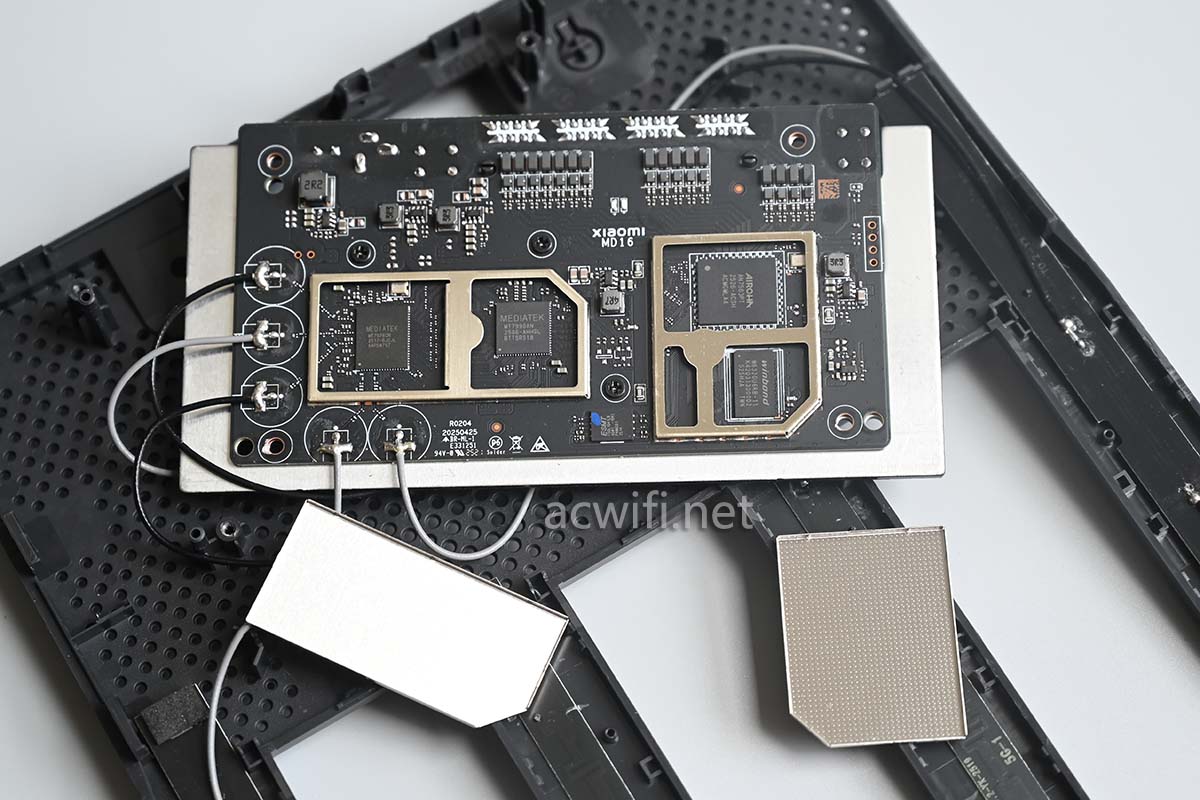

Tiến hành cạy các lồng chắn sóng kim loại bảo vệ ở mặt trước:

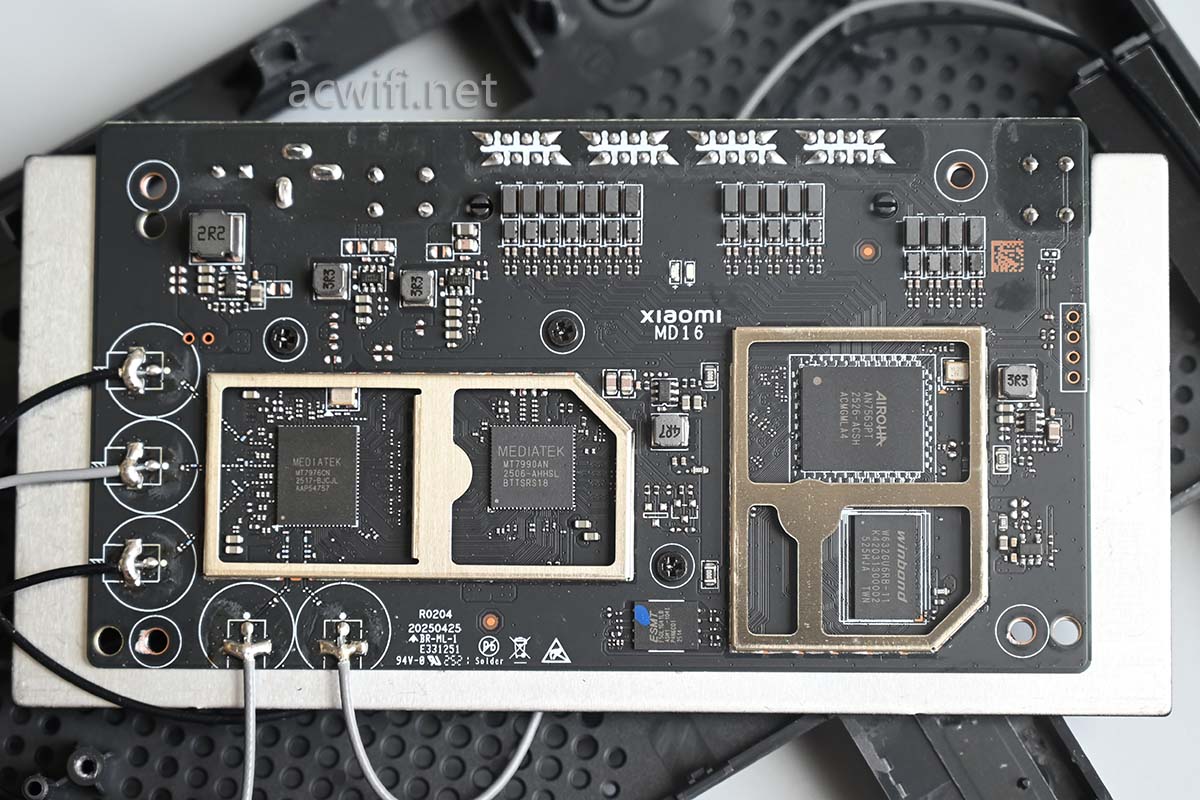

Toàn bộ các con chip xử lý cốt lõi của Xiaomi BE3600 RD16 lộ diện:

---

III. Phân tích chi tiết vi xử lý & Linh kiện phần cứng

Toàn bộ giải pháp xử lý và vô tuyến trên bản BE3600 màu đen này đều thuộc hệ sinh thái MediaTek / Airoha:

1. Vi xử lý chính (CPU / SoC)

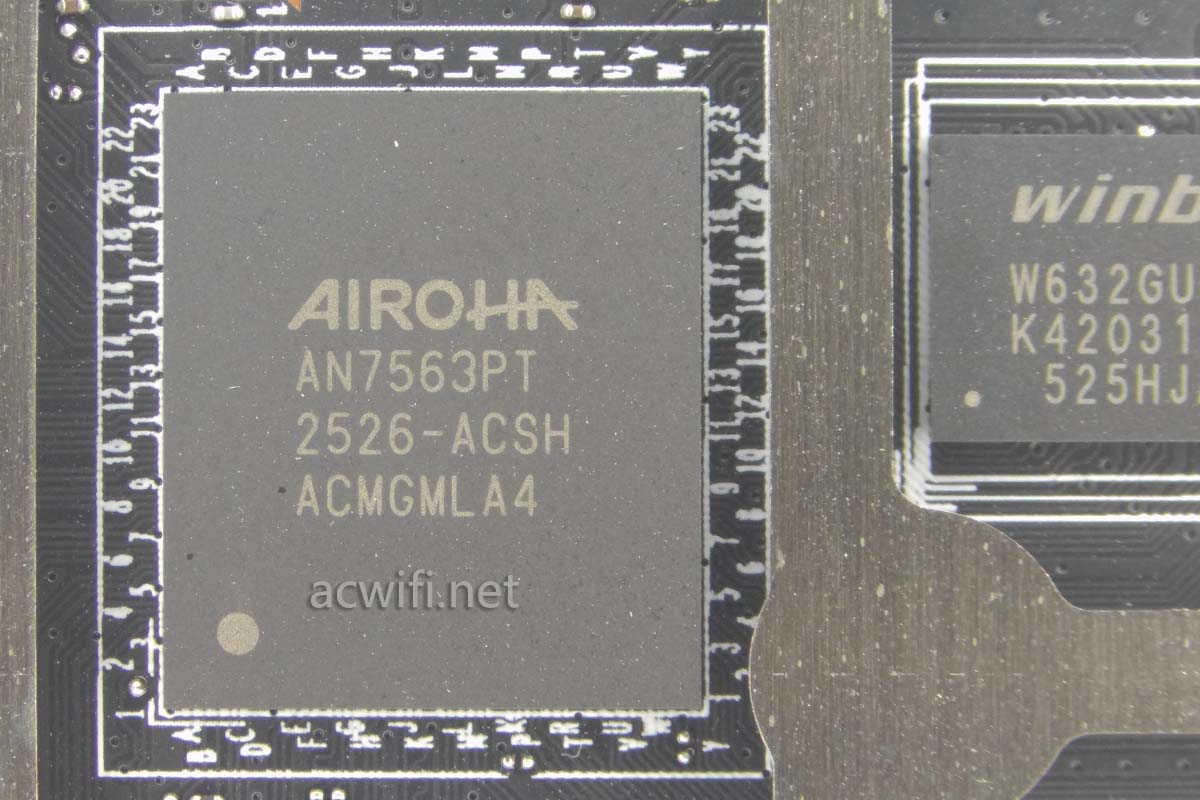

Trái tim của máy là con chip AN7563PT đến từ Airoha (công ty con chuyên về chip mạng của MediaTek):

• Cấu trúc: 2 nhân ARM Cortex-A53, xung nhịp 1.0GHz.
• Tích hợp sẵn bộ điều khiển chuyển mạch switch quản lý cả 4 cổng mạng Gigabit (1GE x4).

2. Bộ nhớ RAM

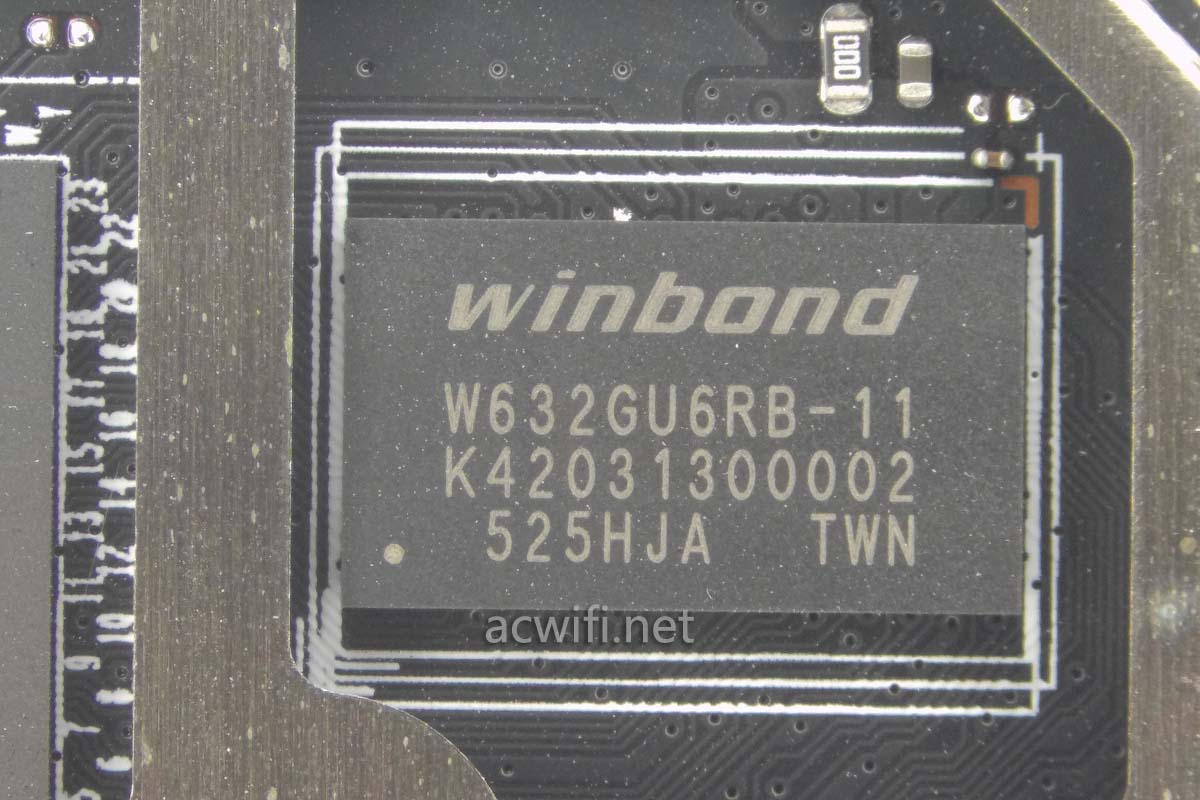

Bên cạnh CPU là chip nhớ SDRAM của hãng Winbond mang mã hiệu W632GU6RB-11:

• Chuẩn: DDR3-1866
• Dung lượng: 256MB

3. Bộ nhớ Flash ROM

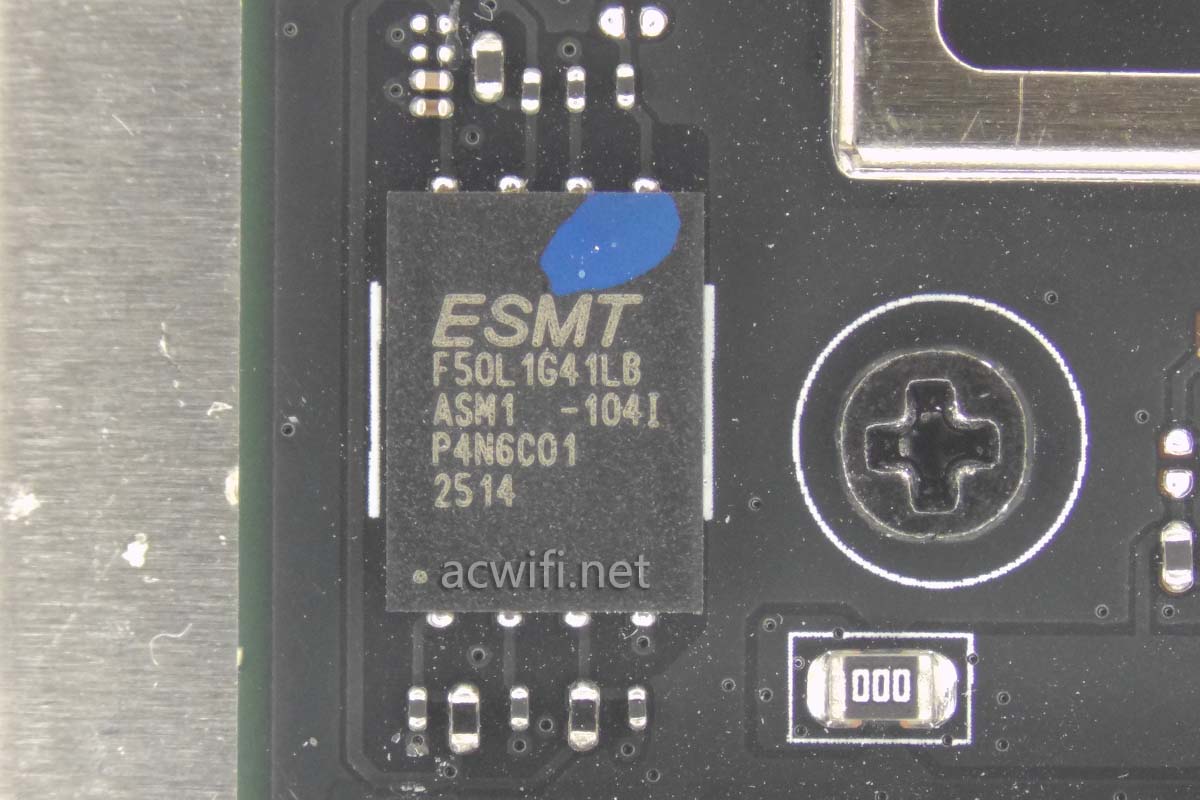

Chip lưu trữ Flash ROM mang mã F50L1G41LB của hãng ESMT (Elite Semiconductor Microelectronics Technology), chuẩn SPI NAND dung lượng 128MB:

4. Chip xử lý Wi-Fi Baseband & MAC

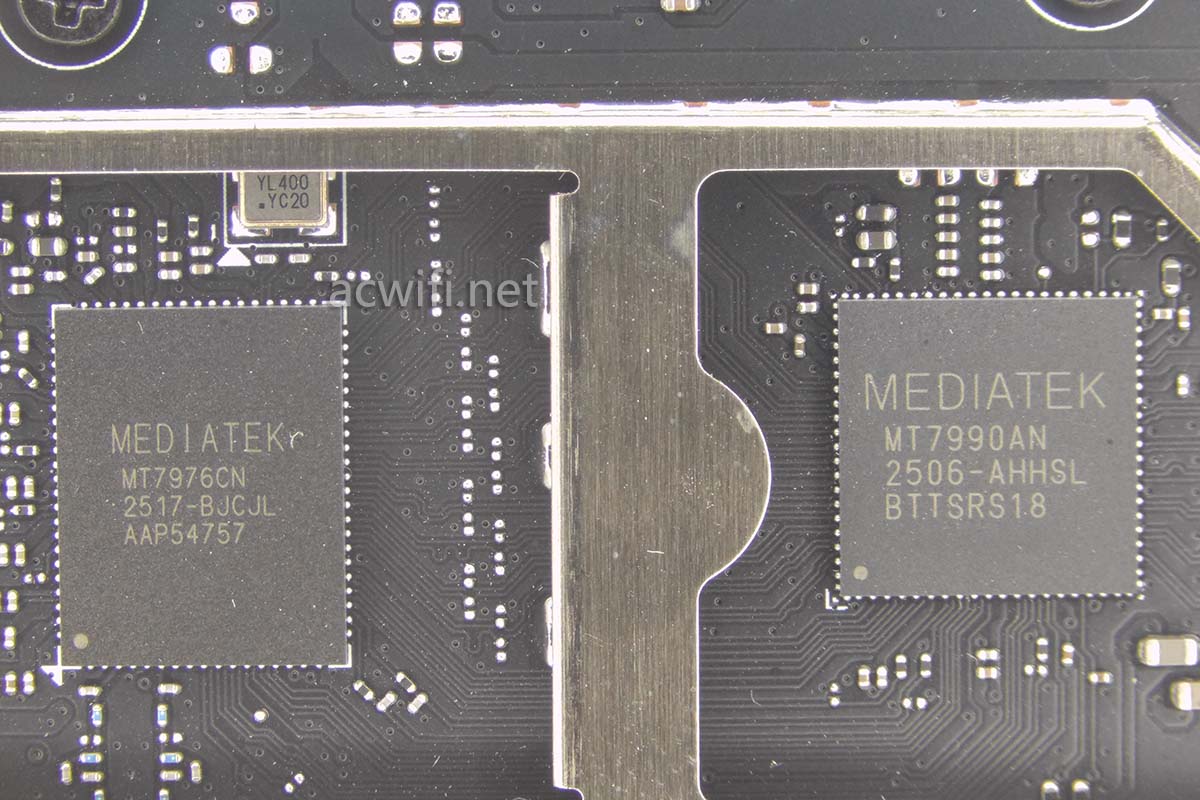

Cụm xử lý băng tần cơ sở (Baseband) và MAC không dây được đảm nhiệm bởi con chip MediaTek MT7990AN. Con chip này tích hợp sẵn cả hai băng tần chuẩn Wi-Fi 7:

• Băng tần 2.4GHz: Hỗ trợ 2x2 MIMO, băng thông 40MHz, điều chế 4096-QAM, tốc độ vô tuyến tối đa 688 Mbps.
• Băng tần 5GHz: Hỗ trợ 2x2 MIMO, băng thông cực rộng 160MHz, điều chế 4096-QAM, tốc độ vô tuyến tối đa 2882 Mbps.

5. Chip thu phát sóng vô tuyến (RF Transceiver)

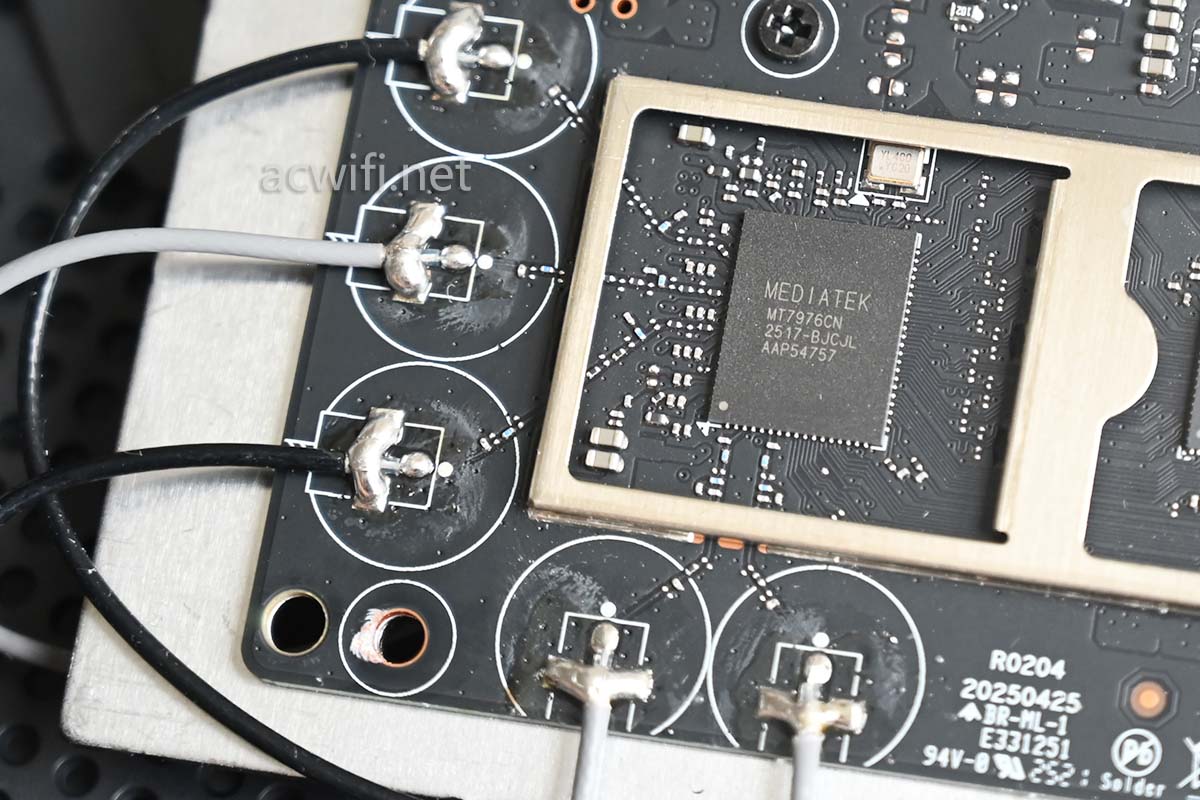

Chip xử lý tần số vô tuyến (RF) là MediaTek MT7976CN:

• Hỗ trợ 2T2R ở băng tần 2.4GHz và 3T3R ở băng tần 5GHz.
• Con chip này tích hợp sẵn các bộ khuếch đại công suất (iFEM) cho cả 2 dải tần 2.4G và 5G bên trong chip, giúp bo mạch tinh gọn không cần gắn thêm chip FEM rời bên ngoài.

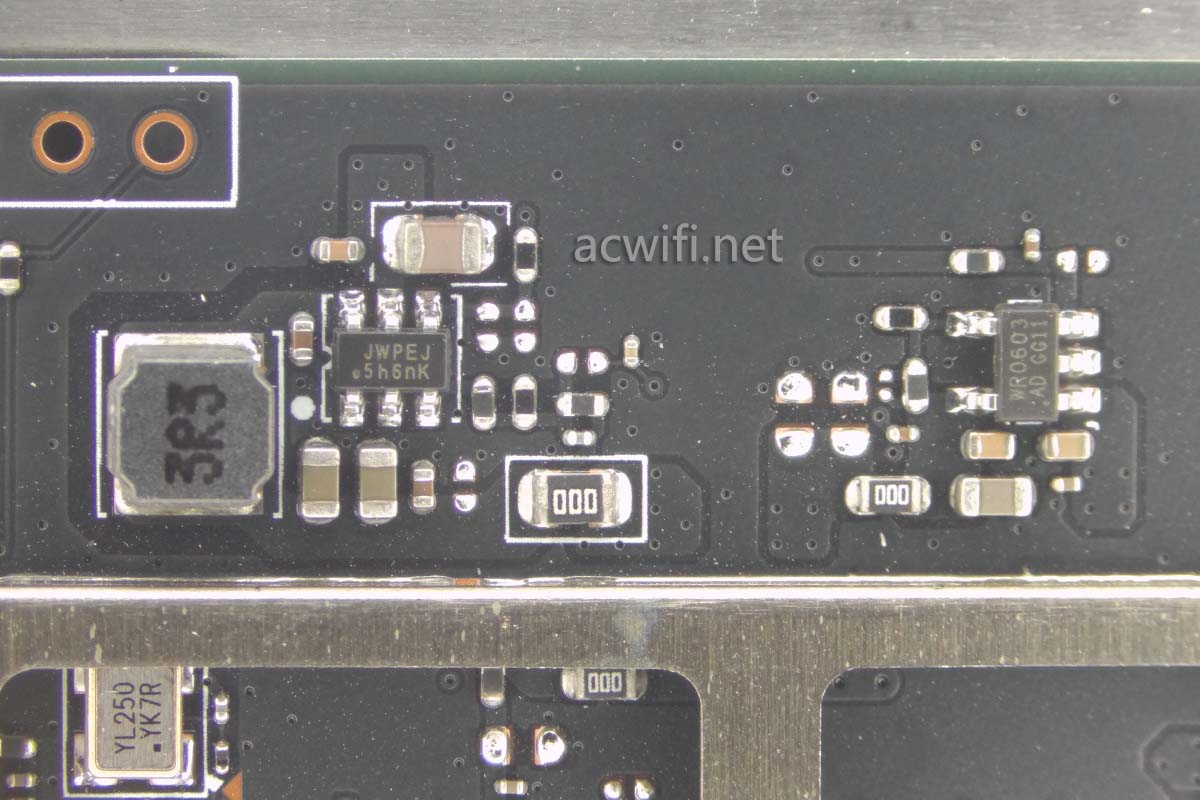

Cận cảnh tổng thể phần mạch phía sau:

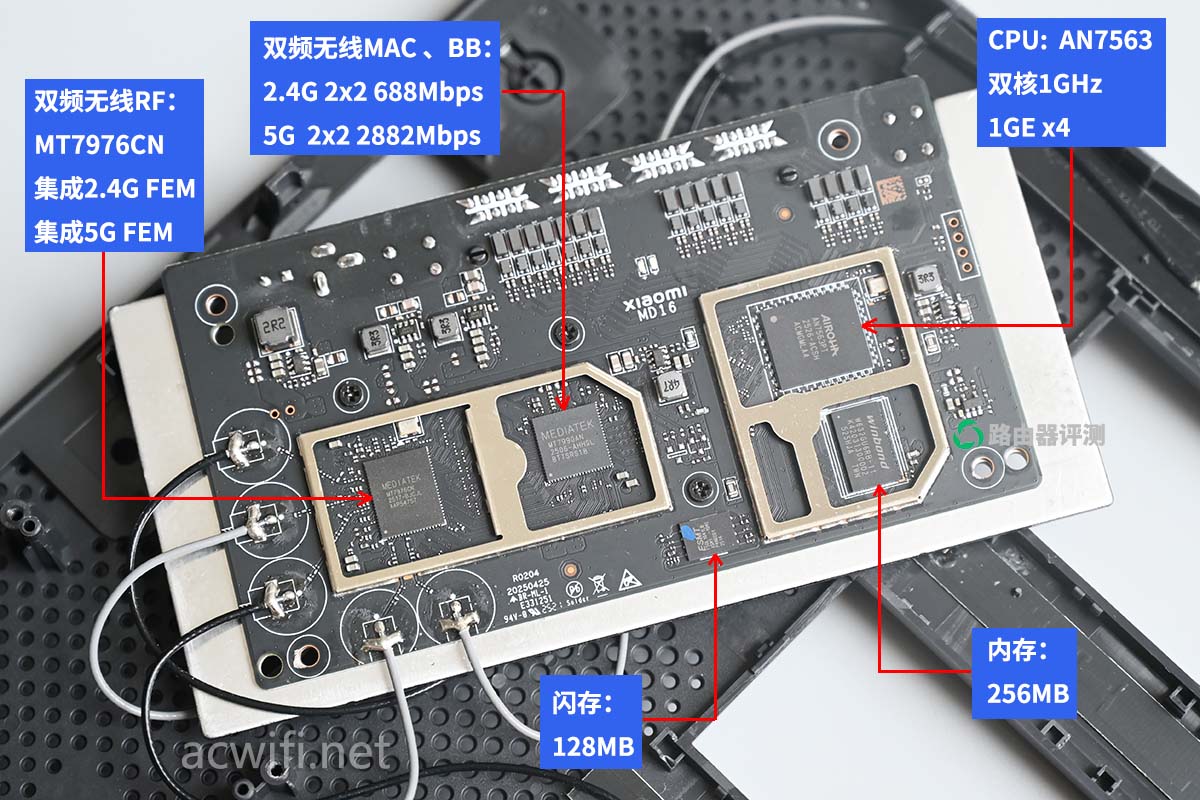

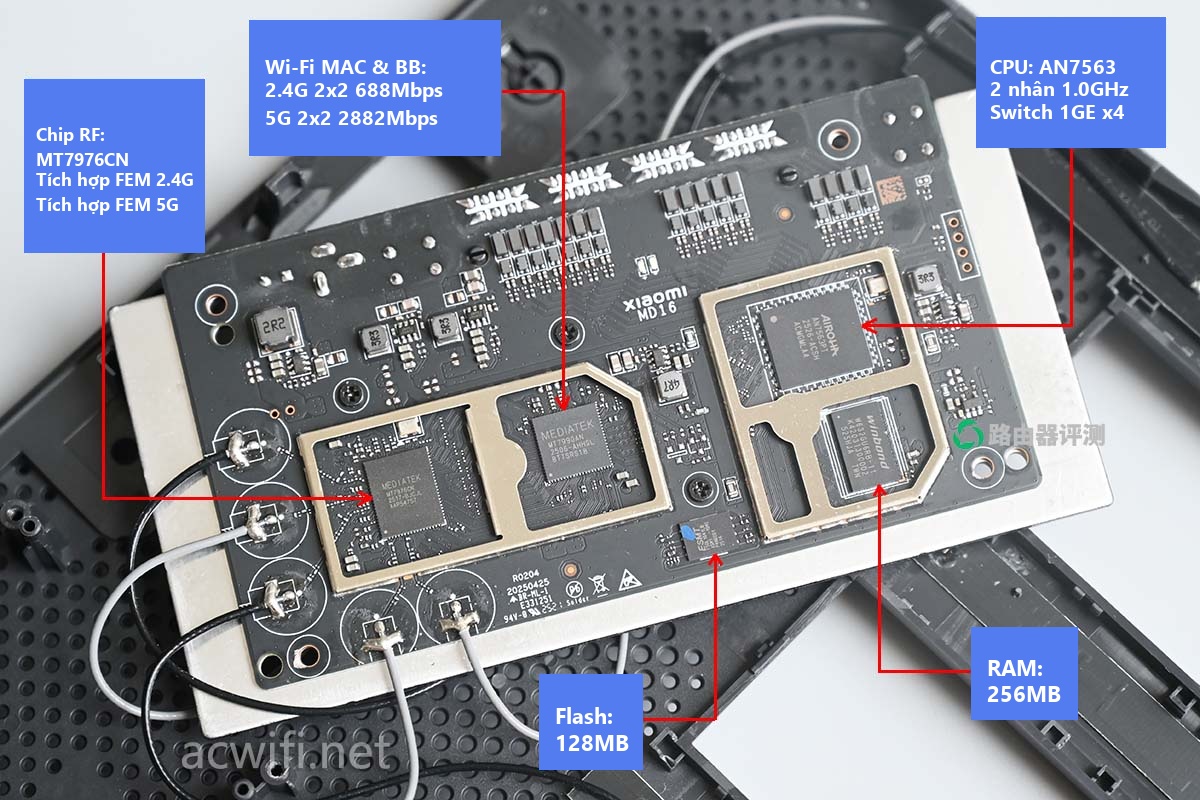

Dưới đây là sơ đồ tổng hợp các linh kiện chính trên bo mạch Xiaomi BE3600 bản màu đen RD16:

---

IV. Đo kiểm thực tế: Tốc độ sóng Wi-Fi tại điểm K & Khả năng Roaming

Thực hiện đo kiểm tốc độ mạng không dây tại vị trí điểm K (góc xa xuyên qua nhiều tường bê tông trong căn hộ):

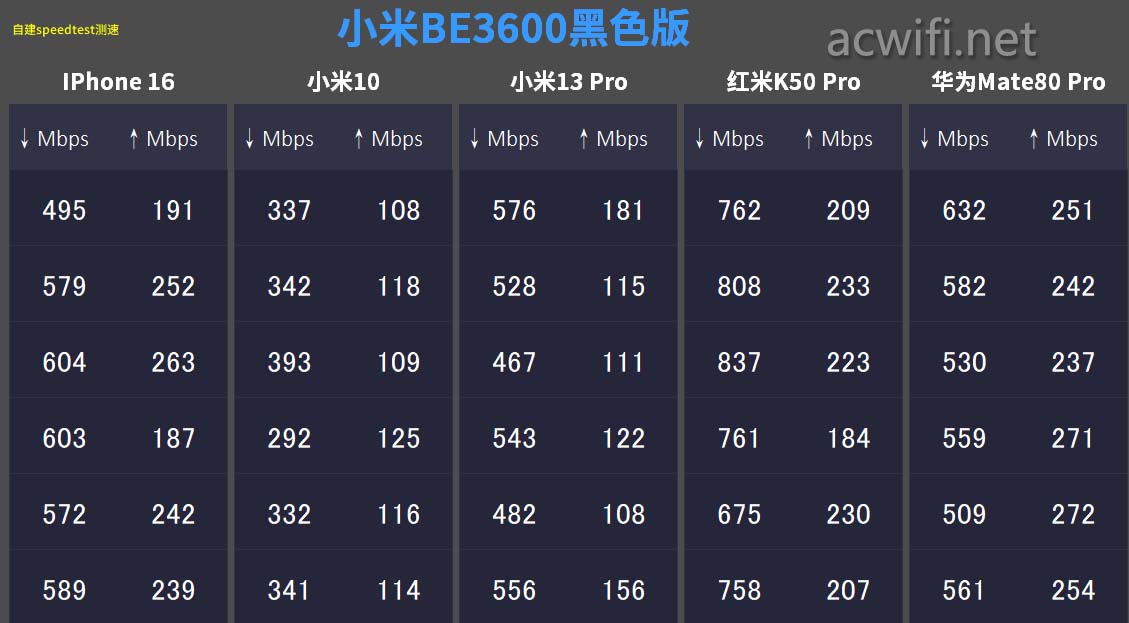

Kết quả đo tốc độ tại điểm K với 5 mẫu smartphone khác nhau:

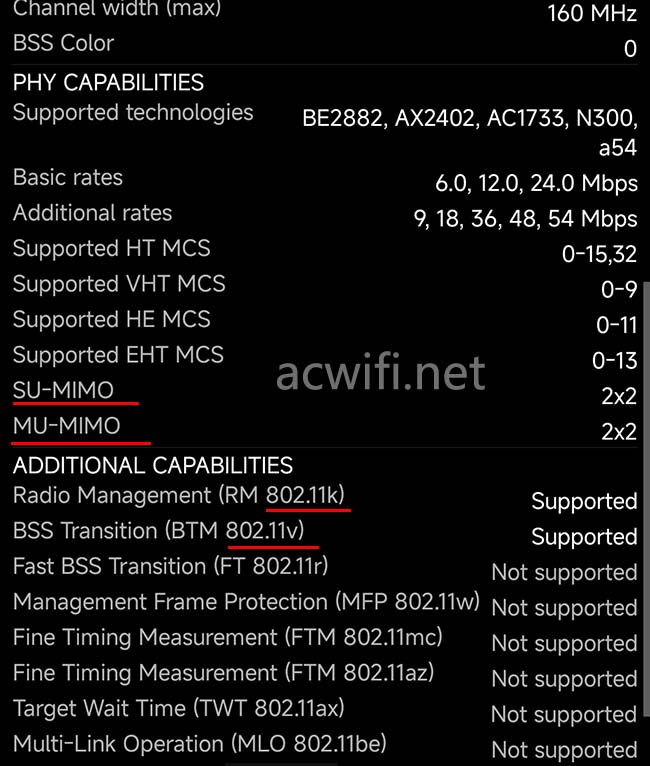

Về khả năng hỗ trợ chuyển vùng (Fast Roaming):

• Mặc định hỗ trợ đầy đủ hai giao thức chuyển vùng nhanh 802.11k (RRM) và 802.11v (BSS-TM).
• Đã bật sẵn công nghệ tạo chùm sóng Beamforming và MU-MIMO:

---

V. Đánh giá tổng kết & Tư vấn chọn mua

So sánh nhanh giữa hai phiên bản Xiaomi BE3600:

Tiêu chí	Bản màu trắng (RD15)	Bản màu đen (RD16)
Nền tảng SoC	Qualcomm IPQ5312 (4 nhân A53 1.1GHz)	MediaTek / Airoha AN7563PT (2 nhân A53 1.0GHz)
Cổng kết nối	1 cổng 2.5GbE + 3 cổng Gigabit	4 cổng đều là Gigabit (Không có 2.5G)
Chip Wi-Fi	Qualcomm IPQ5312 + QCN6402	MediaTek MT7990AN + MT7976CN
Khuếch đại FEM	FEM độc lập rời (KCT8245SD + KCT8576HE)	FEM tích hợp bên trong MT7976CN
Công suất tiêu thụ	6.0W – 7.9W (Nguồn 1.25A / 1.5A)	4.4W – 4.7W (Nguồn 1A, siêu tiết kiệm)
Độ phủ sóng 5G xuyên tường	Khá	Cực kỳ mạnh mẽ và ổn định

Lời khuyên chọn mua:

• Nếu bạn có đường truyền Internet trên 1Gbps hoặc cần kết nối mạng nội bộ tốc độ cao với NAS, hãy chọn bản màu trắng (RD15) để tận dụng cổng mạng 2.5GbE.
• Nếu bạn chỉ dùng các gói cước mạng dưới 1Gbps, không có nhu cầu cổng 2.5G nhưng ưu tiên router chạy mát, tiết kiệm điện và vùng phủ sóng 5GHz xuyên tường mạnh mẽ hơn, thì bản màu đen (RD16) là một sự lựa chọn rất đáng giá trong tầm giá.

Chúc các bạn thành công

Nếu có thắc mắc hay cần tư vấn thêm về các mẫu router Wi-Fi 7 của Xiaomi, các bạn cứ để lại bình luận ở khung bên dưới nhé.
