Khám phá TP-LINK BE6500 7DR6560 WIFI7

TP-LINK BE6500 7DR6560, một mẫu Router WIFI7 rất mới của nhà TP-LINK. Cùng khám phá bên trong nào

Vỏ hộp 7DR6560：

TL-7DR6560 Easy Turbo version, EasyMESH 3.0, 4 cổng 2.5G.

Thân sản phẩm và phụ kiện:

Sử dụng Adapter nguồn 12V/2.5A. Đo thực tế, khi chỉ kết nối một cổng LAN modem quang (1Gbps), công suất chờ là 9.2W. Nếu cả 4 cổng 2.5Gbps được cắm thì công suất điện được tiêu thụ lên tới 12.8W. Con số này khá là cao!

Mặt trước:

Mặt sau:

Có bốn cổng mạng 2.5G. Có một nút TUTBO ở phía bên phải. TURBO được bật theo mặc định.

Chiều rộng xấp xỉ tờ giấy A4

Mặt dưới:

Tháo 2 con vít ở phía dưới và tháo vỏ máy.

Có bốn ăng-ten bên ngoài, ăng-ten băng tần kép ở bên trái và bên phải và hai ăng-ten 5G băng tần đơn ở giữa.

Mặt trên Motherboard:

Tháo tấm nhôm tản nhiệt:

Tháo tiếp ốp chống nhiễu:

Chíp SPI-NAND có mã là GD5F1GM7REYIG của Gigadevice có dung lượng là 1Gb (128MB) sử dụng SLC NAND Flash

Tháo tiếp mặt dưới của motherboard

Tháo ốp chống nhiễu:

CPU là Qualcomm IPQ5322:

Từ góc độ tiêu thụ điện ở chế độ chờ, quy trình sản xuất của nó vẫn chưa được cải thiện. Có thể vẫn là 14nm.

Dòng IPQ53xx của Qualcomm có tổng cộng 5 model đó là IPQ5332, IPQ5322, IPQ5312, IPQ5302 và IPQ5300.

Được biết, thông số của IPQ5332 và IPQ5322 là hoàn toàn giống nhau. Sự khác biệt đó là IPQ5332 là chip cấp doanh nghiệp, sử dụng chip chất lượng cao để tạo ra. Loại chip này có thể hoạt động trong môi trường khắc nghiệt hơn và có độ ổn định tốt hơn.

IPQ5332 và IPQ5322 có thể được cấu hình với tối đa ba PCI-e 3.0 x1 hoặc một PCI-e 3.0 x2 và một PCI-e 3.0 x1.

Cổng Ethernet được cấu hình là 5GE+10GE và có 2 USXGMII.

SXGMII có thể kết nối với một PHY (10G), hai PHY (5G+5G) hoặc bốn PHY (2,5+2,5+2,5+2,5).

IPQ5322 có hai USXGMII, một có thể hỗ trợ 10G và một có thể hỗ trợ 5G. Tốc độ của port được định cấu hình tùy thuộc vào Switch hoặc chip PHY mà nó được kết nối. (- Tác giả nói những thông tin này có thể đúng hoặc không)

RAM có dung lượng lên tới 1GB. Có mã là NT5AD512M16C4-JR, DDR4-3200Mbps.

IPQ5322 tích hợp 2×2 2.4Ghz, hỗ trợ 802.11be và tốc độ không dây tối đa là 688Mbps dưới băng thông 40Mhz. Có hai chip FEM bên ngoài, model là KCT8280HE.

Thông số lỹ thuật kCT8280HE:

Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 31.5dB at 5V
Receive gain: 13.5dB at 5V
Noise figure: 1.6dB at 5V

Output power: +21.5dBm @ -43dB DEVM, EHT40/MCS13, 5V
+22.5dBm @ -40dB DEVM, HE40/MCS11, 5V
+24.0dBm @ -35dB DEVM, VHT40/MCS9, 5V
+25.0dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: LGA-16L, 3mm x 3mm x 0.76mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH compliant

Chip WIFI 5Ghz của TP-LINK BE7500 7DR6560 là QCN6224 của Qualcomm:

QCN6224 với 4x4 MIMO và 160MHz kết hợp với 4096-QAM, tốc độ không dây tối đa là 5765Mbps.

Có bốn chip FEM 5G bên ngoài, model là KCT8580HE, cũng là sản phẩm của Shanghai Kangxi Communications:

Thông số kỹ thuật KCT8580HE：

Integrated 802.11be 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 30.0d8 at 5V
Receive gain: 16.5d8 at 5V
Noise figure: 1.7d8 at 5V

Output power:
+19.5dBm @ 43dB DEVMEHT160/MCS13 5V
+22.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+24.5dBm @ -35dB DEVM,VHT80MCS9,5V
+25.5dBm 0 -30dB DEVM HT20/MCS7.5V
ESD protection circuitry on all PINsMinimal extemal components required
Small package: QFN-16L 3mm x 3mm x 0.75mm (MSL3, 260’C per JEDEC J-STD-020)
RoHS and REACH Compliant

Chip Switch của TP-LINK BE6500 là QCA8386, 4 cổng 2.5G.

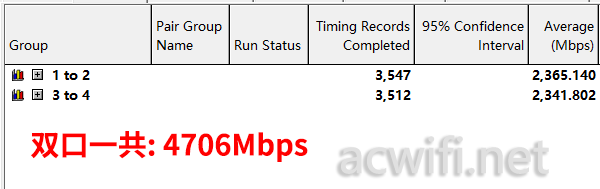

Tổng băng thông của bốn cổng không vượt quá 5Gbps.

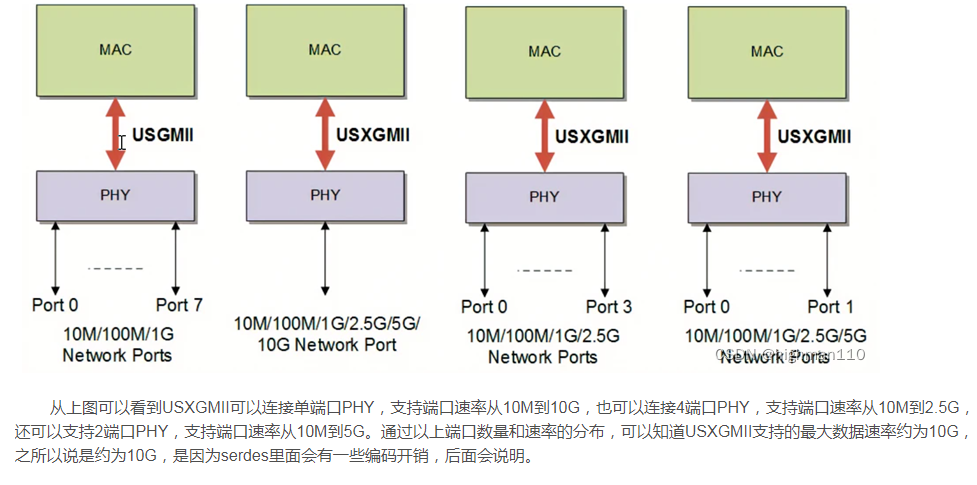

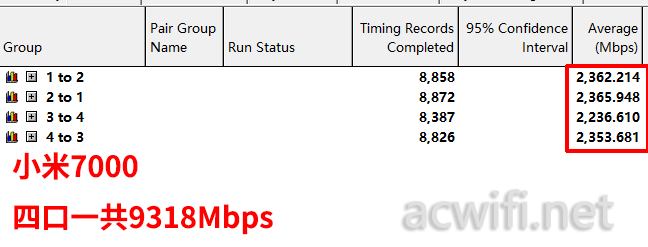

Khác với Xiaomi BE7000, QCA8084 là chip PHY 2.5G bốn cổng hỗ trợ USXGMII, do đó bốn cổng mạng 2.5G của nó chia sẻ băng thông 10Gbps:

Lý do tại sao bốn cổng 2.5G chia sẻ băng thông 5Gbps là do IC Switch QCA8386 chứ không phải do CPU IPQ5322.
Tương tự, bản thiết kế này cũng được ap dụng trên Xiaomi BE6500Pro hoặc các thiết bị khác sử dụng combo IPQ5322+QCA8386.

Tại sao không sử dụng QCA8084? Là bởi vì IPQ5322 không tích hợp bốn MAC 2.5G.

Trên thực tế, tác động của nút cổ chai 5G 4 cổng này là rất thấp so với nút cổ chai 1G của Xiaomi AX6000. Bạn sẽ rất khó đạt được nút cổ chai 5G này. Nếu thực sự có nhu cầu truyền tải đồng thời nhiều thiết bị ở khu vực này thì chỉ cần thêm một switch 2.5G 8 cổng giá rẻ.

2.5G network transformer:

Mạch hạ áp DC:

Phần khám phá linh kiện chỉ tới đây, để xem thêm các bài test về tốc độ, mời các bạn truy cập bài viết gốc tại acwifi.net để xem chi tiết
