Hướng dẫn flash ROM quốc tế cho ZTE1600/2603/2615

I. Chuẩn bị

• USB to TTL: nên sử dụng USB sử dụng các IC như CH340, CH340G, FT232... mình thì đang sử dụng loại FT232 này .
• Kết nối LAN vào PC
• 3 cọc đồng để cắm vào mạch (dây đồng 1mm mài nhọn 1 đầu)



  Lưu ý là cắm chắc chắn, trong quá trình làm phải cẩn thận không được động vào dây tránh gây hở hoặc chập chạm mạch. Nếu các bạn có mỏ hàn thiếc thì nên hàn vào.
• Download file này sau đó giải nén ra. (sẽ có thư mục chứa các file mtd1,2,3,4,5, upgrade.bin )
• Tạm thời tắt hết firewall trên PC để TFTP Server hoạt động.

II. Kết nối UART

• Ngắt nguồn điện khỏi Router
• Cài đặt phần mềm MobaXterm vào PC.
• Kết nối cáp UART vào Mainboard như ảnh dưới

  !!! Không kết nối VCC
  !!! Hết sức thận trọng, không để ngắn mạch các tiếp điểm GND-VCC, VCC-RX-TX.
  !!! Nếu không cẩn thận, điện xọc thẳng vào CPU sẽ gây chết CPU.

   Sơ đồ kết nối UART



  Nếu chưa hiện log, hãy thử đổi RX-TX cho nhau.

Sau khi đã kết nối chắc chắn các điểm trên mạch với USB

• Cắm USB vào PC rồi xác định số cổng. Vào Device Manager > Ports (COM & LPT). Xem thiết bị có tên là USB Serial Port (COMx) Trong đó (COMx) chính là số cổng (vd: COM3, COM4, COM7…)
• Mở MobaXterm trên PC lên, vào Session > chọn Serial > Serial Port: Chọn số cổng COM đã xác định lúc nãy (vd: COM7) > Speed (bps): 115200 > Click OK

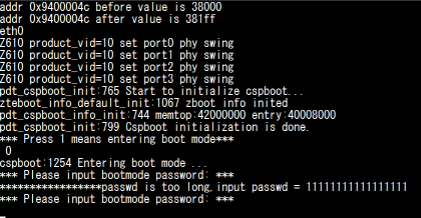

• Lúc này hãy cấp nguồn cho Router, nếu UART kết nối đúng, rất nhiều dòng chử sẽ hiện lên, nhấn phím số 1 liên lục để vào console, đến khi màn hình hiện như bên dưới thì thôi



Nhập password là 5cE080@fyBD vào. (Chú ý nhập chính xác các ký tự in Hoa và ký thự đặc biệt) nhấn Enter để đăng nhập console

III. Tiến hành Flash ROM

• Lúc này UART đã kết nối OK

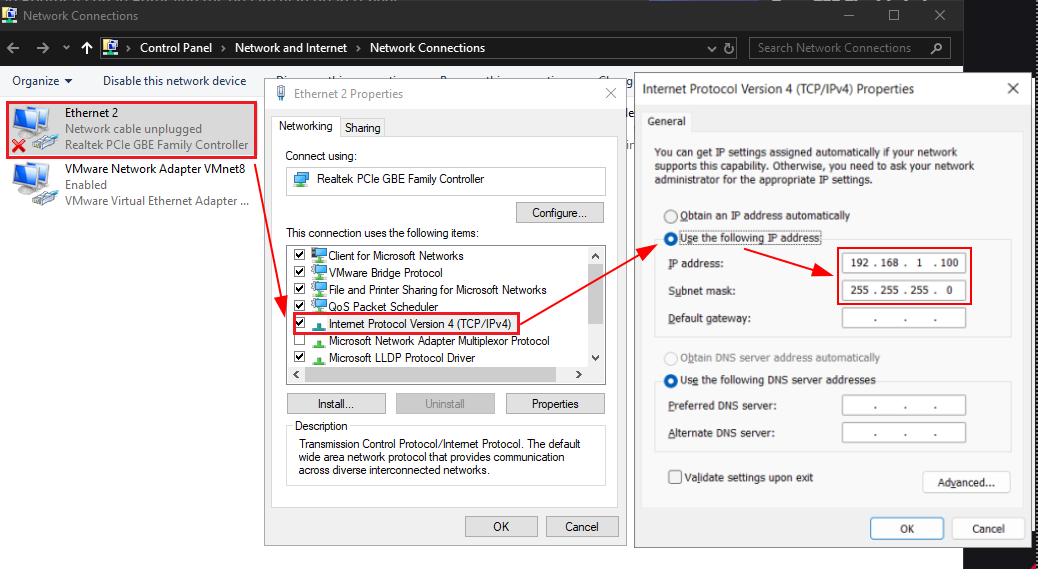

• Trên Windows, vào Setting > Network and Internet > Change Adapter Option > Click phải vào card mạng và chọn Properties > Click đúp vào Internet Protocol Version 4 (TCP/IPv4) > Tick chọn Use the following IP Address. Nhập tương tự như screenshot:

  • IP Address: 192.168.1.100
  • Subnet mask: 255.255.255.0
  • Default gateway: Để trống. Không cần điền cũng được.
     Screenshot



• Vẫn là MobaXterm, chọn mục Server ở góc trên bên trái, > của sổ Server management hiện lên > Chọn nút bánh răng ở mục TFTP server > ở mục root directory > nhấp vào icon thư mục và trỏ tới thư mục chứa các file mtd1,2,3,4,5, upgrade.bin đã download lúc nãy.

• Nhấn nút Play để khởi chạy TFTP Server (Bản Free giới hạn thời gian hoạt động của TFTP Server, khi hết thời gian các bạn nhấn lại vào nút Play để bật lại)

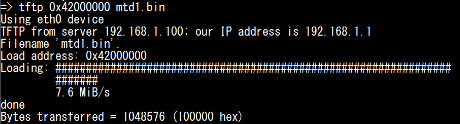

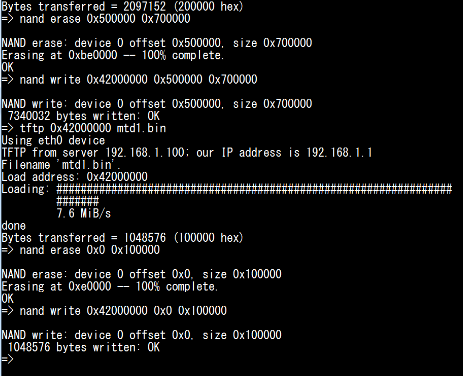

Nếu mọi thứ OK, màn hình sẽ hiển thị tương tự như ảnh

• Khôi phục cài đặt gốc ( Lần 1)

Sau khi mesh đã khởi động xong, bạn hãy nhấn nút reset cứng phía sau mesh (nút phía trên) để khôi phục cài đặt gốc​
Note: Sau khi khôi phục cài đặt gốc nếu modem không chớp đèn đỏ thì rút nguồn cắm lại nhé!​

• Set IP cổng LAN trên PC về chế độ tự động (DHCP). Sau đó truy cậo vào địa chỉ 192.168.1.1 với username/password là admin/Haikui_V2

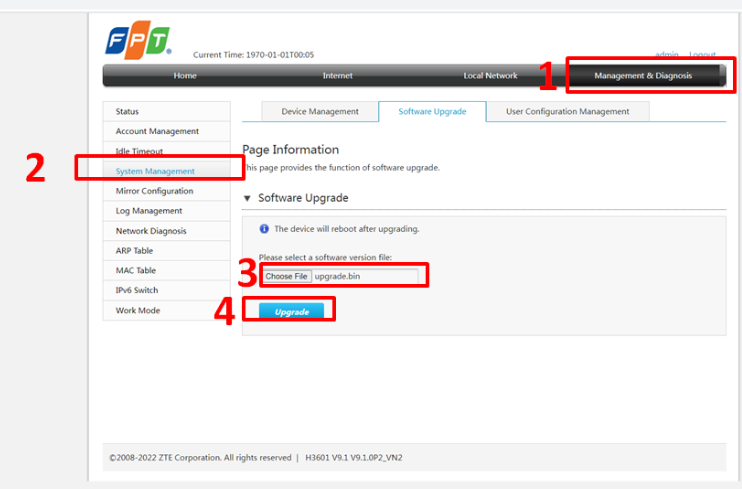

• Nạp lại firmware lần 2 qua giao diện WEB.
  Chọn file upgrade.bin trong thư mục đã giải nén và làm theo hướng dẫn hình dưới​



• Khôi phục cài đặt gốc ( Lần 2)
  Sau khi mesh đã khởi động xong, bạn hãy nhấn nút reset cứng phía sau mesh (nút phía trên) để khôi phục cài đặt gốc một lần nữa.​

Bài viết tham khảo hướng dẫn của bạn @MinhChungIT diễn đàn VOZ.VN ( link bài viết ).

Chúc các bạn thành công
